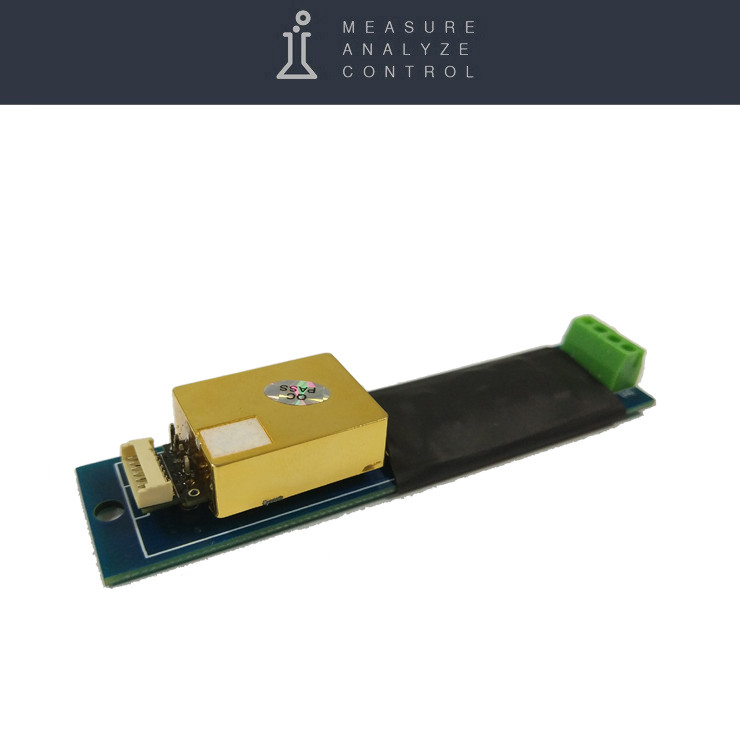

Датчик вуглекислого газу CO2 (діоксид вуглецю) MH-Z19 RS485

Датчик рівня вуглекислого газу CO2

Під'єднується на вхід RS485 розумного лічильника імпульсів smart-MAIC D105.

Інструкція про підключення Читати »

Приклад роботи в офісі »

CO2 сенсор вимірює вміст вуглекислого газу CO2 0-5000ppm (кількість частинок CO2 на мільйон частинок повітря).

Основні характеристики:

• Напруга живлення: 5 В.
• Робоча температура: 0...+50 С
• Робоча вологість: 0...90%
• Робочий струм: менш ніж 60 мА; піковий 150 мА.
• Діапазон вимірювань: 0-5000ppm
• Точність вимірювань: ±50ppm
• Час розігрівання: 3 хв

Під'єднання (розпинування) RS485:

|  Vcc |  - Живлення +5 В
|    A   |  - A RS485
|    B   |  - B RS485
| GND | - Земля GND


Настроювання віджета на Дашборді

Додайте індикатор або графік. Виберіть ваш пристрій smart-MAIC D105.

Виберіть дані T5, у Арифметична операція *10, кількість знаків після коми 0.

Готово!

https://dash.smart-mac.com/demo

Для довідки

Датчик CO2 з діапазоном вимірювань 0-5000ppm. Що таке "ppm" — це parts per million, тобто кількість частинок CO2 на мільйон частинок повітря. 1000 ppm — це 0,1% вмісту CO2 у повітрі. У чистому атмосферному повітрі концентрація CO2 становить приблизно 300-450 ppm. (0,03%-0,04%). У житлових приміщеннях концентрація вуглекислого газу в силу природних причин набагато вища та може досягати 0,06%-0,1% (1000-1500 ppm), що є загалом допустимим рівнем, але деякі чутливі люди вже можуть відчувати "нехту чистого повітря". Концентрації понад 0,1% (1000 ppm) у житлових приміщеннях є небажаними, оскільки вже за такого рівня можуть проявитися симптоми слабкості. Довготривала концентрація CO2 вища за 0,25% (2500 ppm) є неприйнятною. Якщо будинок обладнаний примусовою припливною вентиляцією, то система може автоматично, без відома людина провітрити його.
